解決方案
隨著衛星導航定位技術的快速發展，提高和改善了人們?cè)谏钌a(chǎn)過程中的工作效率，
GNSS北斗導航定位服務在各行各業的廣泛應用，也為我們帶來了巨大的生活便利和經濟效益。
水利、水電安全監測
水利、水電設施作為龐大的工程建筑，隨時面臨這由于自身結構物理性質變化和外界災害因素影響的威脅，而大壩由于其功能的特殊性，一旦發生災害事故，必會導致下游的居民群眾生命財產受到嚴重的災害威脅。因此大壩監測作為變形監測行業經久不衰的研究課題，其現在已經有非常成熟的監測體系。
方案描述
水利、水電設施作為龐大的工程建筑，隨時面臨這由于自身結構物理性質變化和外界災害因素影響的威脅，而大壩由于其功能的特殊性，一旦發生災害事故，必會導致下游的居民群眾生命財產受到嚴重的災害威脅。因此大壩監測作為變形監測行業經久不衰的研究課題，其現在已經有非常成熟的監測體系。合眾思?jí)言诂F(xiàn)有體系上，融合高精度北斗定位技術、物聯網、云計算等先進及時，實現了水利、水電結構的區域聯網監測，可以為管理部門提供詳細的運維管理材料，在應對自然災害和突發時間時提供重要保障。
常見的水利、水電監測細分方向有土石壩為主的水利大壩監測和以混凝土為主的水利大壩及其附屬結構的監測。監測內容主要有表面位移變化、深部變化、外力因素監控等幾類。
水利、水電安全監測項目示意圖：

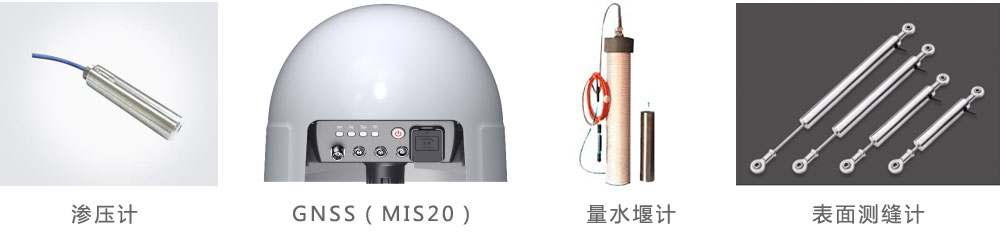

常用設備：
監測測項：
|
監測測項 |
監測設備 |
監測測項 |
自動化監測設備 |
|
壩體表面變形 |
測量機器人/GNSS |
庫水位 |
雷達水位計/攝像監控系統 |
|
壩體深部變形 |
固定式測斜儀/陣列位移計 |
壩基揚壓力 |
孔隙水壓計 |
|
壩體傾斜 |
傾角計 |
壩體內部水位 |
滲壓計 |
|
土壓力 |
土壓力計 |
滲流量 |
流量計、量水堰計 |
|
壩體接縫裂縫 |
拉桿式裂縫計 |
氣象 |
雨量筒/多參數氣象站 |
|
混凝土應力應變 |
應變計 |
兩岸岸坡變形 |
測量機器人/GNSS |
特點優勢
● 豐富的測量機器人大壩監測經驗，提供超高精度的壩體表面變形數據。

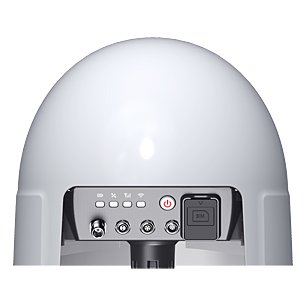

● 采用自主研發的普適型GNSS，精度可靠，運行穩定，成本低適合礦山大規模安裝，支持局域網前端解算。
● 充分考慮大壩特點，選取適合大壩監測的傳感器設備，整個系統自動化采集、傳輸、解算、存儲、報警。
● 監測系統合理布設GNSS與監測傳感器，形成完整的監測剖面和監測網，形成系統化、立體化的變形監測系統。
● 除自主研發的衡光監測平臺外，亦支持定制開發接口，將大壩監測數據與壩區管理部門、省、市級管理單位進行同步，滿足行業監管要求。
● 監測系統7X24小時在線、無需值守、有人照看、年可靠率99%以上。
● 通過無人機成圖，對監測區域進行二維或者三維成圖，搭建直觀化的管理界面。
● 監測系統支持前端離線報警，滿足部分大壩現場惡劣的網絡環境。
● 支持多級報警，通過多種方式通知責任人，將災害影響降低到最低。

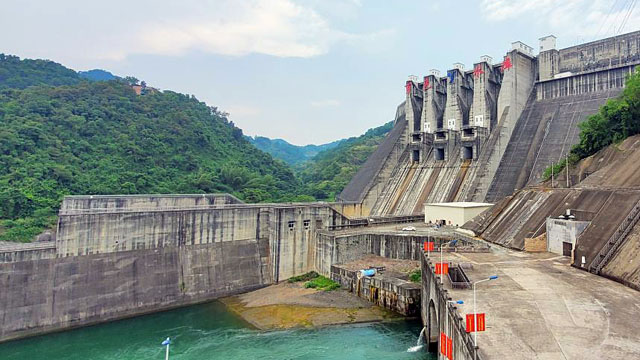

實施現場：
