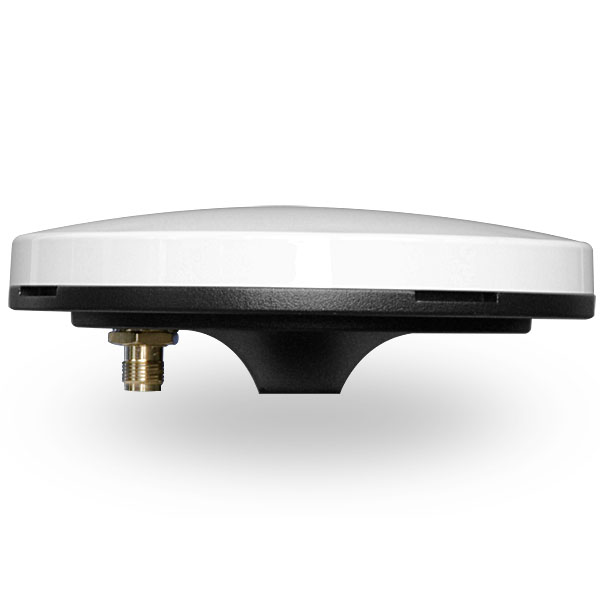

GNSS測量型天線-UA35

產品型號：UA35
UA35是一款測量型GNSS天線，覆蓋GPS、GLONASS、北斗、Galileo及QZSS等GNSS信號的接收。采用扁平化設計方式，相位中心與機械中心重合，性能優越。

產品簡介
　　UA35是一款測量型GNSS天線，覆蓋GPS、GLONASS、北斗、Galileo及QZSS等GNSS信號的接收。采用扁平化設計方式，相位中心與機械中心重合，性能優越。此外，天線旋轉與衛星仰角變化不影響GNSS信號的接收。

產品說明
a.寬頻帶多系統多頻GNSS 測量型天線
b.優秀的極化軸比性能
c.優越的相位中心性能
d.高性能小型化設計

天線性能
頻率范圍 GPS L1/L2
BDS B1/B2/B3
GLONASS G1/G2/G3
Galileo E1/E5a/E5b
L-Band, SBAS, OmniSTAR, CDGPS
無源增益 GPS L1＞6dBi
GPS L2＞5dBi
極化方式 右旋圓極化
輸入阻抗 50Ω
電壓駐波比 ≤2
軸　　比 ≤2dB @軸向
相位中心偏差 ±2mm
LNA性能
有源增益 39±2dB
噪聲系數 <2dB
差分傳輸延遲 ≤5nS
天線傳輸延遲 15nS，典型值
工作電壓 3.3-15V DC
工作電流 <40mA
環境特性
防護等級 IP69K
認　　證 RoHS
機械特性
外形尺寸 D146 x H46mm
重　　量 500g±10g
天線接口 TNC母頭
